技术特征

机座范围	H80~315	功率范围	0.18~315kW
额定电压	380V	额定频率	150、75、50、37.5Hz
额定转速	3000、1500、1000、750rpm	极数	2、4、6、8极
能效等级	IE5	防护等级	IP55
绝缘等级	F	冷却方式	IC411、IC416
安装方式	B3、B5、B35、B34、B14、V1	工作方式	S1

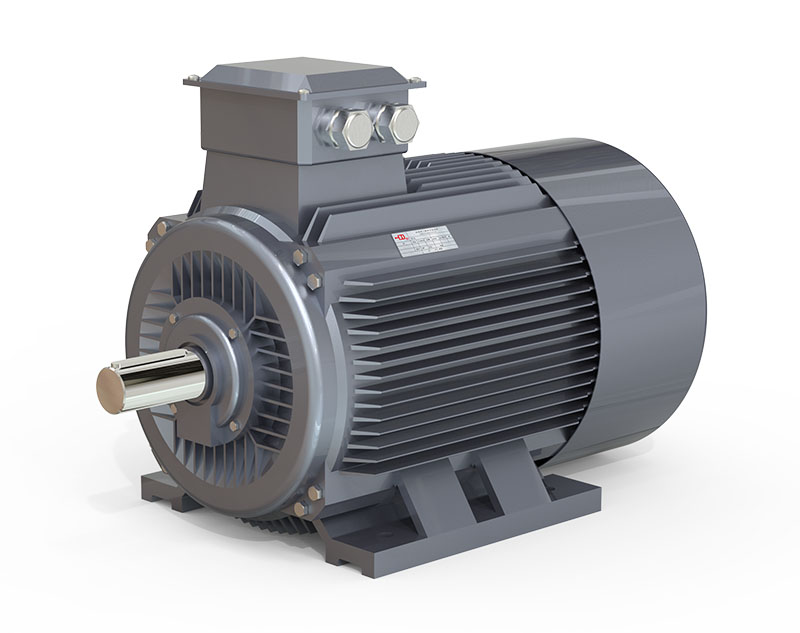

TYCT5系列永磁辅助式同步磁阻电动机

TYCT5系列是采用新型助磁同步磁阻电机技术设计制造的全封闭、自扇风冷超高效三相助磁同步磁阻电动机。能效符合国标一级能效要求（IEC标准：IE5），具有效率高，起动转矩大，噪声振动低等特点。电机内部不含稀土永磁材料，结构简单、稳定可靠。采用标准中小型异步电动机机壳，方便现场更换,也可以降1~2个机座号。是一种高效节能，节约稀土资源的高效电机驱动解决方案。可用于驱动各种通用机械设备，如风机、水泵、空压机、纺织机械等。满足各种工业自动化领域设备驱动需求。机座号： H80～H315

运行条件

-15°C~+40°C

环境空气温度

≤90% (当温度为25°c时)

环境空气月平均最高相对湿度

≤1KM

海拔

型号	额定功率 kW	极数	额定电压 V	额定电流 A	频率 Hz	额定转速 rpm	额定转矩 N·m	效率 η	功率因数	防护等级	绝缘等级	工作制	接法
TYCT5-80M30P6-0.75	0.75	6	380	1.5	150.0	3000	2.4	86.3	0.90	IP55	F	S1	Y
TYCT5-80M30P6-1.1	1.1	6	380	2.2	150.0	3000	3.5	87.8	0.90	IP55	F	S1	Y
TYCT5-90S30P6-1.5	1.5	6	380	3.0	150.0	3000	4.8	88.9	0.90	IP55	F	S1	Y
TYCT5-90L30P6-2.2	2.2	6	380	4.3	150.0	3000	7.0	90.2	0.90	IP55	F	S1	Y
TYCT5-100L30P6-3	3	6	380	5.8	150.0	3000	9.6	91.1	0.90	IP55	F	S1	Y
TYCT5-112M30P6-4	4	6	380	7.7	150.0	3000	12.7	91.8	0.90	IP55	F	S1	Y
TYCT5-132S30P6-5.5	5.5	6	380	10.4	150.0	3000	17.5	92.6	0.90	IP55	F	S1	Y
TYCT5-132S30P6-7.5	7.5	6	380	14.1	150.0	3000	23.9	93.3	0.90	IP55	F	S1	Y
TYCT5-160M30P6-11	11	6	380	20.6	150.0	3000	35.0	94.0	0.90	IP55	F	S1	Y
TYCT5-160M30P6-15	15	6	380	27.9	150.0	3000	47.8	94.5	0.90	IP55	F	S1	Y
TYCT5-160L30P6-18.5	18.5	6	380	34.3	150.0	3000	58.9	94.9	0.90	IP55	F	S1	Y
TYCT5-180M30P6-22	22	6	380	40.7	150.0	3000	70.0	95.1	0.90	IP55	F	S1	Y
TYCT5-200L30P6-30	30	6	380	55.2	150.0	3000	95.5	95.5	0.90	IP55	F	S1	Y
TYCT5-200L30P6-37	37	6	380	67.9	150.0	3000	117.8	95.8	0.90	IP55	F	S1	Y
TYCT5-225M30P6-45	45	6	380	82.4	150.0	3000	143.3	96.0	0.90	IP55	F	S1	Y
TYCT5-250M30P6-55	55	6	380	100.5	150.0	3000	175.1	96.2	0.90	IP55	F	S1	Y
TYCT5-280S30P6-75	75	6	380	136.6	150.0	3000	238.8	96.5	0.90	IP55	F	S1	Y
TYCT5-280M30P6-90	90	6	380	163.8	150.0	3000	286.5	96.6	0.90	IP55	F	S1	Y
TYCT5-315S30P6-110	110	6	380	199.7	150.0	3000	350.2	96.8	0.90	IP55	F	S1	Y
TYCT5-315M30P6-132	132	6	380	239.4	150.0	3000	420.2	96.9	0.90	IP55	F	S1	Y
TYCT5-315L30P6-160	160	6	380	289.9	150.0	3000	509.3	97.0	0.90	IP55	F	S1	Y
TYCT5-315L30P6-200	200	6	380	361.6	150.0	3000	636.7	97.2	0.90	IP55	F	S1	Y
TYCT5-315L30P6-250	250	6	380	452.1	150.0	3000	795.8	97.2	0.90	IP55	F	S1	Y
TYCT5-315L30P6-315	315	6	380	569.6	150.0	3000	1002.8	97.2	0.90	IP55	F	S1	Y
TYCT5-80M15P6-0.55	0.55	6	380	1.1	75.0	1500	3.5	86.7	0.90	IP55	F	S1	Y
TYCT5-80M15P6-0.75	0.75	6	380	1.5	75.0	1500	4.8	88.2	0.90	IP55	F	S1	Y
TYCT5-90S15P6-1.1	1.1	6	380	2.2	75.0	1500	7.0	89.5	0.90	IP55	F	S1	Y
TYCT5-90L15P6-1.5	1.5	6	380	2.9	75.0	1500	9.6	90.4	0.90	IP55	F	S1	Y
TYCT5-100L15P6-2.2	2.2	6	380	4.2	75.0	1500	14.0	91.4	0.90	IP55	F	S1	Y
TYCT5-100L15P6-3	3	6	380	5.7	75.0	1500	19.1	92.1	0.90	IP55	F	S1	Y
TYCT5-112M15P6-4	4	6	380	7.6	75.0	1500	25.5	92.8	0.90	IP55	F	S1	Y
TYCT5-132S15P6-5.5	5.5	6	380	10.3	75.0	1500	35.0	93.4	0.90	IP55	F	S1	Y
TYCT5-132M15P6-7.5	7.5	6	380	14.0	75.0	1500	47.8	94.0	0.90	IP55	F	S1	Y
TYCT5-160M15P6-11	11	6	380	20.4	75.0	1500	70.0	94.6	0.90	IP55	F	S1	Y
TYCT5-160L15P6-15	15	6	380	27.7	75.0	1500	95.5	95.1	0.90	IP55	F	S1	Y
TYCT5-180M15P6-18.5	18.5	6	380	34.1	75.0	1500	117.8	95.3	0.90	IP55	F	S1	Y
TYCT5-180L15P6-22	22	6	380	40.5	75.0	1500	140.1	95.5	0.90	IP55	F	S1	Y
TYCT5-200L15P6-30	30	6	380	55.0	75.0	1500	191.0	95.9	0.90	IP55	F	S1	Y
TYCT5-225S15P6-37	37	6	380	67.7	75.0	1500	235.6	96.1	0.90	IP55	F	S1	Y
TYCT5-225M15P6-45	45	6	380	82.1	75.0	1500	286.5	96.3	0.90	IP55	F	S1	Y
TYCT5-250M15P6-55	55	6	380	100.2	75.0	1500	350.2	96.5	0.90	IP55	F	S1	Y
TYCT5-280S15P6-75	75	6	380	136.3	75.0	1500	477.5	96.7	0.90	IP55	F	S1	Y
TYCT5-280M15P6-90	90	6	380	163.2	75.0	1500	573.0	96.9	0.90	IP55	F	S1	Y
TYCT5-315S15P6-110	110	6	380	199.3	75.0	1500	700.3	97.0	0.90	IP55	F	S1	Y
TYCT5-315M15P6-132	132	6	380	238.9	75.0	1500	840.4	97.1	0.90	IP55	F	S1	Y
TYCT5-315L15P6-160	160	6	380	289.3	75.0	1500	1018.7	97.2	0.90	IP55	F	S1	Y
TYCT5-315L15P6-200	200	6	380	360.9	75.0	1500	1273.3	97.4	0.90	IP55	F	S1	Y
TYCT5-315L15P6-250	250	6	380	451.1	75.0	1500	1591.7	97.4	0.90	IP55	F	S1	Y
TYCT5-315L15P6-315	315	6	380	568.4	75.0	1500	2005.5	97.4	0.90	IP55	F	S1	Y
TYCT5-80M10P6-0.37	0.37	6	380	0.8	50.0	1000	3.5	81.6	0.90	IP55	F	S1	Y
TYCT5-80M10P6-0.55	0.55	6	380	1.1	50.0	1000	5.3	84.2	0.90	IP55	F	S1	Y
TYCT5-90S10P6-0.75	0.75	6	380	1.5	50.0	1000	7.2	85.7	0.90	IP55	F	S1	Y
TYCT5-90L10P6-1.1	1.1	6	380	2.2	50.0	1000	10.5	87.2	0.90	IP55	F	S1	Y
TYCT5-100L10P6-1.5	1.5	6	380	3.0	50.0	1000	14.3	88.4	0.90	IP55	F	S1	Y
TYCT5-112M10P6-2.2	2.2	6	380	4.3	50.0	1000	21.0	89.7	0.90	IP55	F	S1	Y
TYCT5-132S10P6-3	3	6	380	5.8	50.0	1000	28.7	90.6	0.90	IP55	F	S1	Y
TYCT5-132M10P6-4	4	6	380	7.7	50.0	1000	38.2	91.4	0.90	IP55	F	S1	Y
TYCT5-132M10P6-5.5	5.5	6	380	10.5	50.0	1000	52.5	92.2	0.90	IP55	F	S1	Y
TYCT5-160M10P6-7.5	7.5	6	380	14.2	50.0	1000	71.6	92.9	0.90	IP55	F	S1	Y
TYCT5-160L10P6-11	11	6	380	20.6	50.0	1000	105.1	93.7	0.90	IP55	F	S1	Y
TYCT5-180L10P6-15	15	6	380	28.0	50.0	1000	143.3	94.3	0.90	IP55	F	S1	Y
TYCT5-200L10P6-18.5	18.5	6	380	34.4	50.0	1000	176.7	94.6	0.90	IP55	F	S1	Y
TYCT5-200L10P6-22	22	6	380	40.7	50.0	1000	210.1	94.9	0.90	IP55	F	S1	Y
TYCT5-225M10P6-30	30	6	380	55.3	50.0	1000	286.5	95.3	0.90	IP55	F	S1	Y
TYCT5-250M10P6-37	37	6	380	68.0	50.0	1000	353.4	95.6	0.90	IP55	F	S1	Y
TYCT5-280S10P6-45	45	6	380	82.6	50.0	1000	429.8	95.8	0.90	IP55	F	S1	Y
TYCT5-280M10P6-55	55	6	380	100.7	50.0	1000	525.3	96.0	0.90	IP55	F	S1	Y
TYCT5-315S10P6-75	75	6	380	136.9	50.0	1000	716.3	96.3	0.90	IP55	F	S1	Y
TYCT5-315M10P6-90	90	6	380	163.9	50.0	1000	859.5	96.5	0.90	IP55	F	S1	Y
TYCT5-315L10P6-110	110	6	380	200.1	50.0	1000	1050.5	96.6	0.90	IP55	F	S1	Y
TYCT5-315L10P6-132	132	6	380	239.7	50.0	1000	1260.6	96.8	0.90	IP55	F	S1	Y
TYCT5-315L10P6-160	160	6	380	290.2	50.0	1000	1528.0	96.9	0.90	IP55	F	S1	Y
TYCT5-315L10P6-200	200	6	380	362.4	50.0	1000	1910.0	97.0	0.90	IP55	F	S1	Y
TYCT5-80M7.5P6-0.18	0.18	6	380	0.4	37.5	750	2.3	71.9	0.90	IP55	F	S1	Y
TYCT5-80M7.5P6-0.25	0.25	6	380	0.6	37.5	750	3.2	75.2	0.90	IP55	F	S1	Y
TYCT5-90S7.5P6-0.37	0.37	6	380	0.8	37.5	750	4.7	78.4	0.90	IP55	F	S1	Y
TYCT5-90L7.5P6-0.55	0.55	6	380	1.2	37.5	750	7.0	80.6	0.90	IP55	F	S1	Y
TYCT5-100L7.5P6-0.75	0.75	6	380	1.6	37.5	750	9.6	82.0	0.90	IP55	F	S1	Y
TYCT5-100L7.5P6-1.1	1.1	6	380	2.3	37.5	750	14.0	84.0	0.90	IP55	F	S1	Y
TYCT5-112M7.5P6-1.5	1.5	6	380	3.1	37.5	750	19.1	85.5	0.90	IP55	F	S1	Y
TYCT5-132S7.5P6-2.2	2.2	6	380	4.4	37.5	750	28.0	87.2	0.90	IP55	F	S1	Y
TYCT5-132M7.5P6-3	3	6	380	6.0	37.5	750	38.2	88.4	0.90	IP55	F	S1	Y
TYCT5-160M7.5P6-4	4	6	380	7.9	37.5	750	50.9	89.4	0.90	IP55	F	S1	Y
TYCT5-160M7.5P6-5.5	5.5	6	380	10.7	37.5	750	70.0	90.4	0.90	IP55	F	S1	Y
TYCT5-160L7.5P6-7.5	7.5	6	380	14.4	37.5	750	95.5	91.3	0.90	IP55	F	S1	Y
TYCT5-180L7.5P6-11	11	6	380	21.0	37.5	750	140.1	92.2	0.90	IP55	F	S1	Y
TYCT5-200L7.5P6-15	15	6	380	28.4	37.5	750	191.0	92.9	0.90	IP55	F	S1	Y
TYCT5-225M7.5P6-18.5	18.5	6	380	34.9	37.5	750	235.6	93.3	0.90	IP55	F	S1	Y
TYCT5-225M7.5P6-22	22	6	380	41.3	37.5	750	280.1	93.6	0.90	IP55	F	S1	Y
TYCT5-250M7.5P6-30	30	6	380	56.0	37.5	750	382.0	94.1	0.90	IP55	F	S1	Y
TYCT5-280S7.5P6-37	37	6	380	68.9	37.5	750	471.1	94.4	0.90	IP55	F	S1	Y
TYCT5-280M7.5P6-45	45	6	380	83.5	37.5	750	573.0	94.7	0.90	IP55	F	S1	Y
TYCT5-315S7.5P6-55	55	6	380	101.9	37.5	750	700.3	94.9	0.90	IP55	F	S1	Y
TYCT5-315M7.5P6-75	75	6	380	138.3	37.5	750	955.0	95.3	0.90	IP55	F	S1	Y
TYCT5-315L7.5P6-90	90	6	380	165.6	37.5	750	1146.0	95.5	0.90	IP55	F	S1	Y
TYCT5-315L7.5P6-110	110	6	380	202.0	37.5	750	1400.7	95.7	0.90	IP55	F	S1	Y
TYCT5-315L7.5P6-132	132	6	380	241.9	37.5	750	1680.8	95.9	0.90	IP55	F	S1	Y
TYCT5-315L7.5P6-160	160	6	380	292.6	37.5	750	2037.3	96.1	0.90	IP55	F	S1	Y
