东方经心74549

技术特征

机座范围	H90/132	功率范围	0.75~7.5kW
额定电压	380V（特殊电压定制）	额定频率	50Hz（特殊频率定制）
极数	2、4	防护等级	IP54
冷却方式	IC410	绝缘等级	F
工作方式	S1	安装方式	B5
接线方式	Y/∆

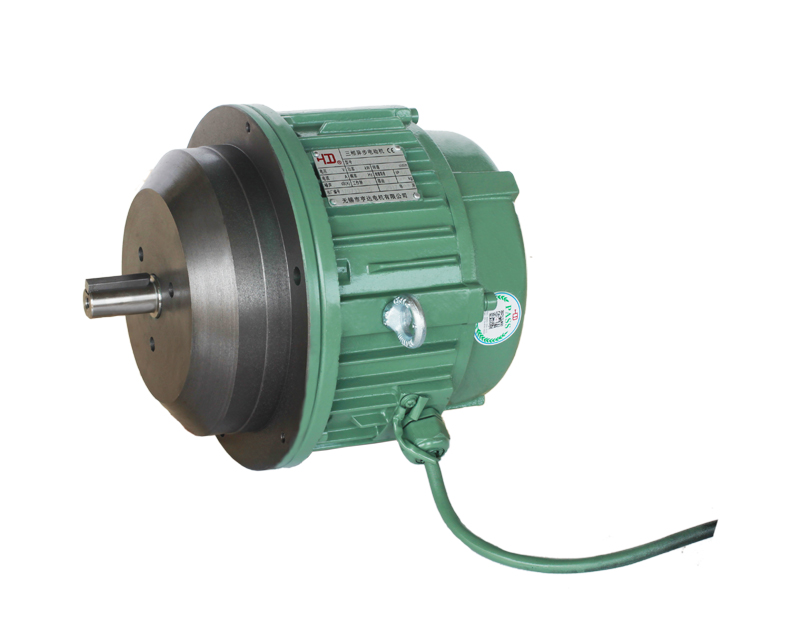

YCF系列纺织风机用三相异步电动机

本系列电动机是专门为纺织机械用风机驱动而设计，具有温升低，体积小，噪声低，防尘能力强等优点。适用于多灰尘，短纤维及温湿度较高的环境。本电动机主要用于高速并条机、细纱机配套风机，亦可用于类似工作环境。

运行条件

-15°C~+40°C

环境空气温度

≤90% (当温度为25°c时)

环境空气月平均最高相对湿度

≤1KM

海拔

型号	额定功率	额定电流	功率因数	效率	转速	堵转电流/额定电流	堵转转矩/额定转矩	最大转矩/额定转矩
型号	kW	A	cosΦ	η	r/min	Ist/IN	Tst/TN	TM/TN
YCF90S01-2	0.75	1.7	0.85	79	2840	7	2	2.3
YCF90S02-2	1.1	2.5	0.87	82	2840	7	2	2.3
YCF90S1-2	1.5	3.4	0.88	82	2840	7	2	2.3
YCF90S2-2	1.8	3.9	0.88	82	2840	7	2	2.3
YCF90L-2	2.2	4.6	0.88	82	2840	7	2	2.3
YCF132S01-2	2.2	4.7	0.85	88	2890	7	2	2.3
YCF132S02-2	3	6.4	0.85	88	2890	7	2	2.3
YCF132S03-2	4	8.1	0.85	88	2890	7	2	2.3
YCF132L1-2	5.5	10.5	0.86	88	2910	7	2	2.3
YCF132L2-2	6	11.4	0.86	88	2910	7	2	2.3
YCF132L3-2	7.5	15	0.86	88	2910	7	2	2.3
